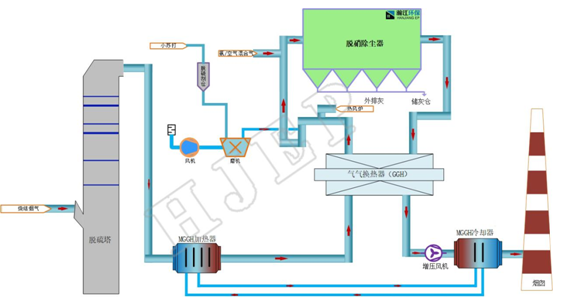

1)工藝流程

自燒結機濕法脫硫塔出口截取煙氣，送至新建脫硫脫硝脫二噁英除塵一體化(GIPT)系統。

煙氣先經MGGH加熱器升溫至78.5℃，從飽和濕煙氣變成干煙氣，再經GGH升溫至195℃，再與熱風爐系統送來的高溫煙氣進行混合后溫度提升至230℃以上，然后進入煙道脫硫反應器，在反應器入口，注入磨細的小蘇打，在反應器中，煙氣中的SO2SO3等酸性氣體迅速與小蘇打反應而高效脫除。脫硫后煙氣攜帶脫硫灰在煙道反應器中往上流動。與氨系統來的氨/氣混合氣在噴氨格柵進行混合后進入脫硝脫二噁英除塵器，在除塵器中戈爾催化濾袋的作用下，煙氣中NOx與NH3進行催化反應生成N2和H2O，二噁英在催化濾袋催化下分解為CO2和HCL。

凈化后的煙氣進入GGH降溫并通過增壓風機增壓后送至MGGH冷卻器。在MGGH冷卻器中，煙氣溫度被降至不低于90℃后進入新建煙囪排放。

2)工藝系統組成

•煙氣系統

•換熱消白系統

•熱風爐系統

•小蘇打脫硫提效系統

•氨系統

•脫硝脫二噁英除塵系統

3)技術特點

u 現有脫硫系統無需改造，直接與GIPT系統銜接，接口過渡時間短(停機接口時間≤10天)，減少過渡停機損失。

u 在同一個裝置上同時實現脫硫提效、脫硝、脫二噁英、除塵、減白，工藝簡潔，操作方便、運行可靠、系統運行費用低;

♦實現SO2、SO3、F-、CL-、NOx、二噁英、重金屬、粉塵的超低排放，完全解決了濕法脫硫后的超低排放問題;

♦工藝具有前瞻性，可實現全部污染物的近零或超低排放，為未來環保指標提升預留空間。

♦濕法脫硫煙氣升溫后，煙氣中的溶解鹽、重金屬、粉塵等被濾袋高效脫除，完美保護了濾料內部催化劑，脫硝濾袋使用壽命高達10年以上，減少不必要的停機及檢修;

♦低溫脫硝溫度230℃即可，脫硝反應溫度低，工況煙氣量小，設備投資小，系統散熱少，節約能耗;脫硝濾袋脫硝效率高，230℃時達到90%以上，氨逃逸低，小于1.5ppm;

♦脫硫、噴氨、反應混合器采用獨有的煙道混合反應器，效率高，占地省;

♦采用小蘇打二級脫酸工藝，系統運行經濟性好，酸性氣體可控性高。

♦系統阻力小(濕法脫硫+GIPT總壓降≤4500Pa)、運行電耗低;

♦加熱爐采用內置式直燃爐，高爐煤氣為熱源，大幅削減煙氣中CO和有機揮發份，節約燃氣;
